我厂研制的滤油小车，不仅能作为液压系统注入新油过滤的专用设备，而且还可以作为定期过渡系统介质中污梁物的专用设备，它可以帮助你较好地处理液压系统的污染，延长液压元件的使用寿命，保证系统正常工作。
我厂生产的LUC，LUCA，LUCB系列滤油小车除具有性能可靠，结构紧凑，外形美观，保养纵和使用方便外，还具有较高的精度和低噪声等优点，精滤器内滤芯可据用户不同城要，在3μm、5μm、10μm、20μm、30μm、40μm中进行正由选择，只需调换不同过滤精度的滤芯就可达到不同精度的过滤效果，滤油小车仅滤除油液中的污物，对油液的各项技术指标均无影响。

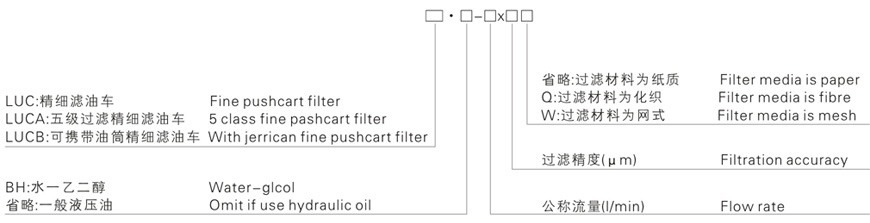

型号说明

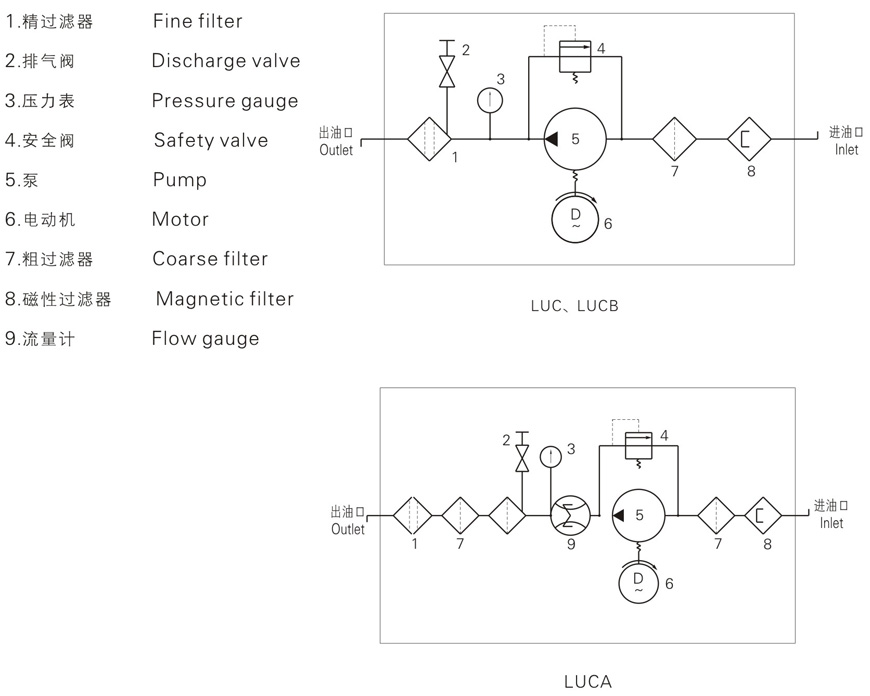

油路图
技术参数
|
型号 |
公称流量(l/mm) |
粗滤精度(μm) |
精滤精度(μm) |
原始压力损失(MPa) |
磁铁吸力(N) |
电动功率(kw) |
电动电压(V) |
重量(kg) |
|
LUC-16x※# |
16 |
100 |
3 5 10 20 30 40 |
<0.02 |
2 |
0.37 |
AC:380 |
60 |
|
LUC-40x※# |
40 |
0.75 |
90 |
|||||
|
LUC-63x※# |
63 |
1.1 |
100 |
|||||
|
LUC-100x※# |
100 |
1.5 |
110 |
|||||
|
LUC A B -16x※# |
16 |
0.37 |
|
|||||
|
LUC A B -40x※# |
40 |
0.75 |
|
|||||
|
LUC A B-63x※# |
63 |
1.1 |
|
|||||
|
LUC A B-100x※# |
100 |
1.5 |
|

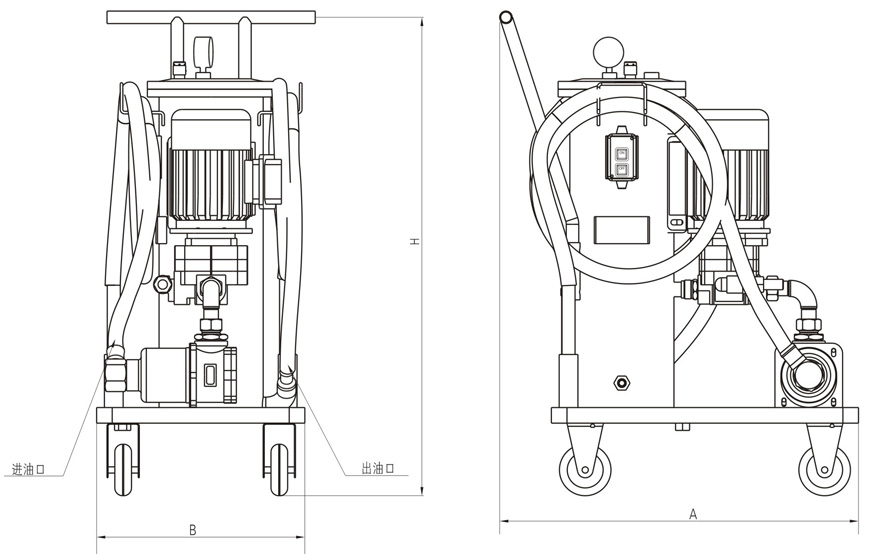

外型尺寸
|
型号 |
尺寸 (mm) |
||
|
H |
A |
B |
|
|
LUC-16X※ |
920 |
470 |
350 |
|
LUC-40X※ |
930 |
648 |
400 |
|
LUC-63X※ |
960 |
560 |
400 |
|
LUC-100X※ |
960 |
560 |
400 |

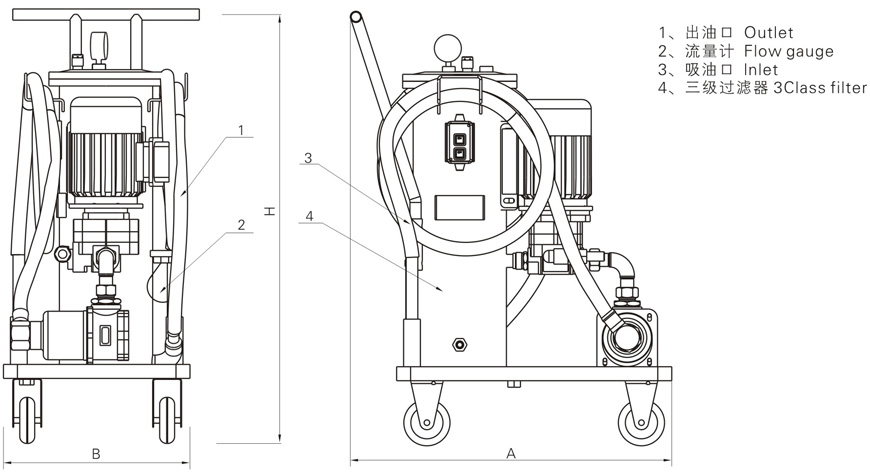

LUCA系列
|
型号 |
尺寸(mm) |
||
|
H |
A |
B |
|
|
LUCA-16X※ |
1060 |
650 |
450 |
|
LUCA-40X※ |
1080 |
700 |
500 |
|
LUCA-63X※ |
1120 |
740 |
500 |
|
LUCA-100X※ |
1120 |
740 |
500 |

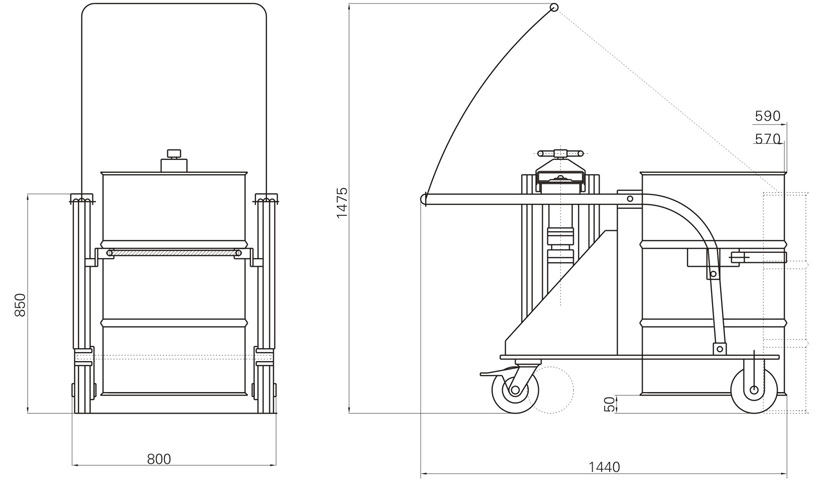

LUCB系列
用户自配附件与易损备件
|
滤油车型号 |
备件名称 |
|||
|
粗过滤滤芯型号 |
精过滤滤芯型号 |
骨架式油封 |
PVC 增强软管 （内径）mm |
|
|
LUC-16x* |
CWU-16X100-J |
CZX-16X * # |
20 X 40 X 10 |
吸油，回油Φ19 |
|
LUC-40x*/LUCB-40X * |
CWU-40X100-J |
CZX-40X * # |
25 X 45 X 10 |
吸油Φ32，回油Φ25 |
|
LUC-63x*/LUCB-63X * |
CWU-63X100-J |
CZX-63X * # |
25 X 45 X 10 |
吸油Φ32，回油Φ25 |
|
LUC-100x*/LUCB-100X * |
CWU-100X100-J |
CZX-100X * # |
30 X 50 X 10 |
吸油Φ32，回油Φ25 |
|
滤油车型号 |
粗过滤滤芯型号 |
三级过滤筒 |
骨架式油封 |
PVC 增强软管 （内径）mm |
||
|
粗过滤滤芯一级 |
粗过滤滤芯二级 |
精过滤滤芯型号 |
||||
|
LUCA-16 X * |
CWU-16X100-J |
CXXA1-16X80 |
CXXA2-16X80 |
CZXA-16X * # |
20 X 40 X 10 |
吸油，回油Φ19 |
|
LUCA-40 X * |
CWU-40X100-J |
CXXA1-40X80 |
CXXA2-40X80 |
CZXA-40X * # |
25 X 45 X 10 |
吸油Φ32，回油Φ25 |
|
LUCA-63X * |
CWU-63X100-J |
CXXA1-60X80 |
CXXA2-60X80 |
CZXA-63X * # |
25 X 45 X 10 |
吸油Φ32，回油Φ25 |
|
LUCA-100X * |
CWU-100X100-J |
CXXA1-100X80 |
CXXA2-100X80 |
CZXA-100X * # |
30 X 50 X 10 |
吸油Φ32，回油Φ25 |
注:
(1)*为过滤精度。若使用介质为水一乙二醇时，公称流量63L/min，过滤精度5μm，过滤材质为纸质时，滤油车的型号为LUC•BH-63x5或 LUCA•BH-63X5，精滤器滤芯的型号为CZX•BH-63X5或 CZXA•BH-63X5。
(2)为了确保滤油车额定沉量，并能正常使用权，用户自配油管的内径应符合上表规格；并注意，在工作中吸油管不得有压扁现象，以免油泵损坏，吸油度高度差<500mm。吸油软管不得加长；回油软管不得长于8m。
(3)指油泵轴封。
滤油车使用与保养维修
(1)滤油车在启动时，应注意不能使油泵反转，以免引起没泵轴封吹出导致吸入空气。
(2)滤油车在使用过程中，油泵可能吸入空气，影响油泵流量，为了达到滤油车的额定流量以保证精细滤芯的正常工作台，应及时打开排气阀，以便将滤筒的空气排净（即排气阀出油后），排完空气之后及时关闭排气阀。
(3)滤油车使用一段时间后，如因污洒物严重堵塞粗过滤滤芯表面使吸油不畅，引起油泵噪声过大，应停机取出滤芯清洗。
(4)精细滤芯在使用一段时间后，易被污染物逐渐堵塞，引起滤筒压力升高，当压力达到0.4MPa时，需及时更换精细滤芯。
(5)使用的吸油、出油软管应随时保持清洁。
(6)如果滤油车缺陷不出油，请检查认定：
a. 油泰转向是否正确；
b. 油箱至吸油口间的各零部件密封是否可靠，吸油口是否离开油面或油液已吸完；
c. 粗滤器滤芯是否堵塞。
(7)滤油车流量显著减少，请检查认定：
a. 粗、精过滤滤芯是否堵塞严重；
b. 油泵轴油封是否磨损或因反转而造成吹出。
(8)过滤压力突然下降，请检查精细滤芯是否被击穿。
